Agile Smart Raising Arm Force 480 - 1250 Acier Plastique Blanc et Technoplastique Emuca

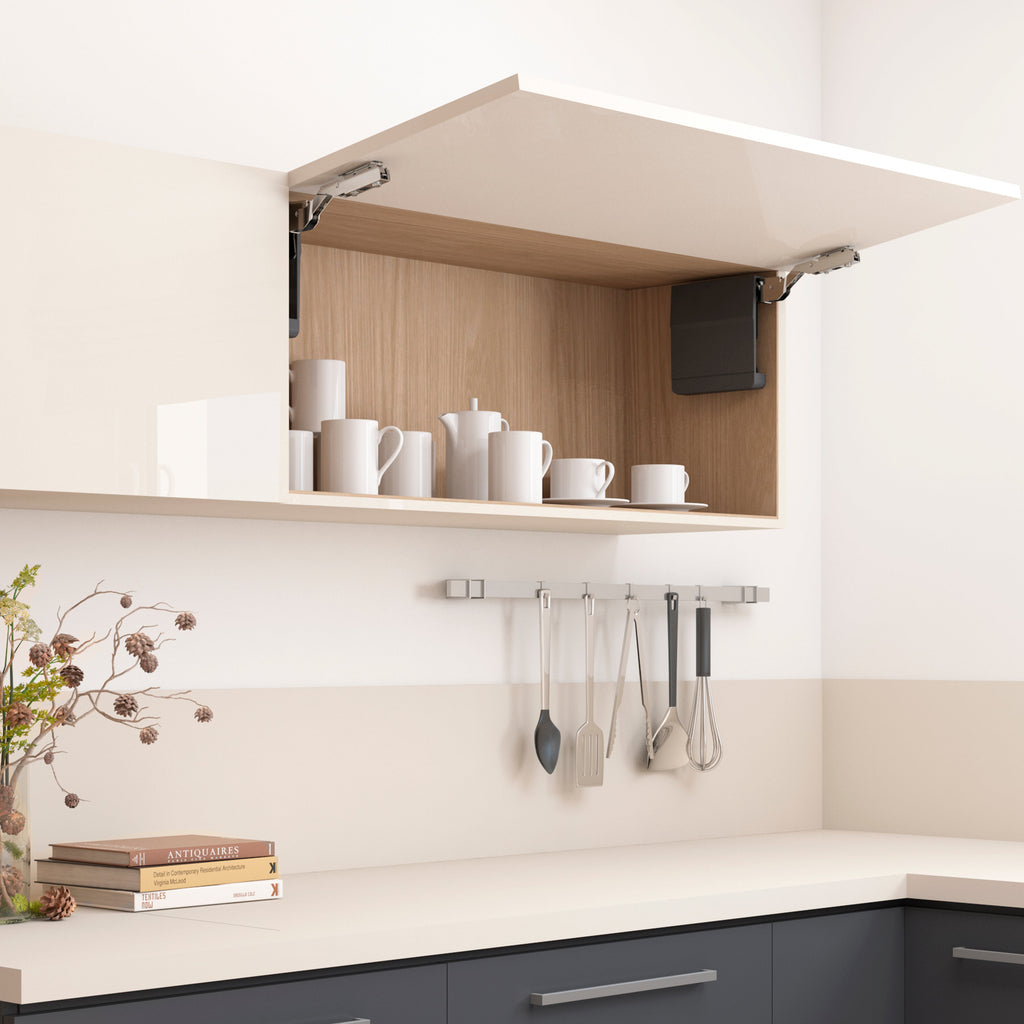

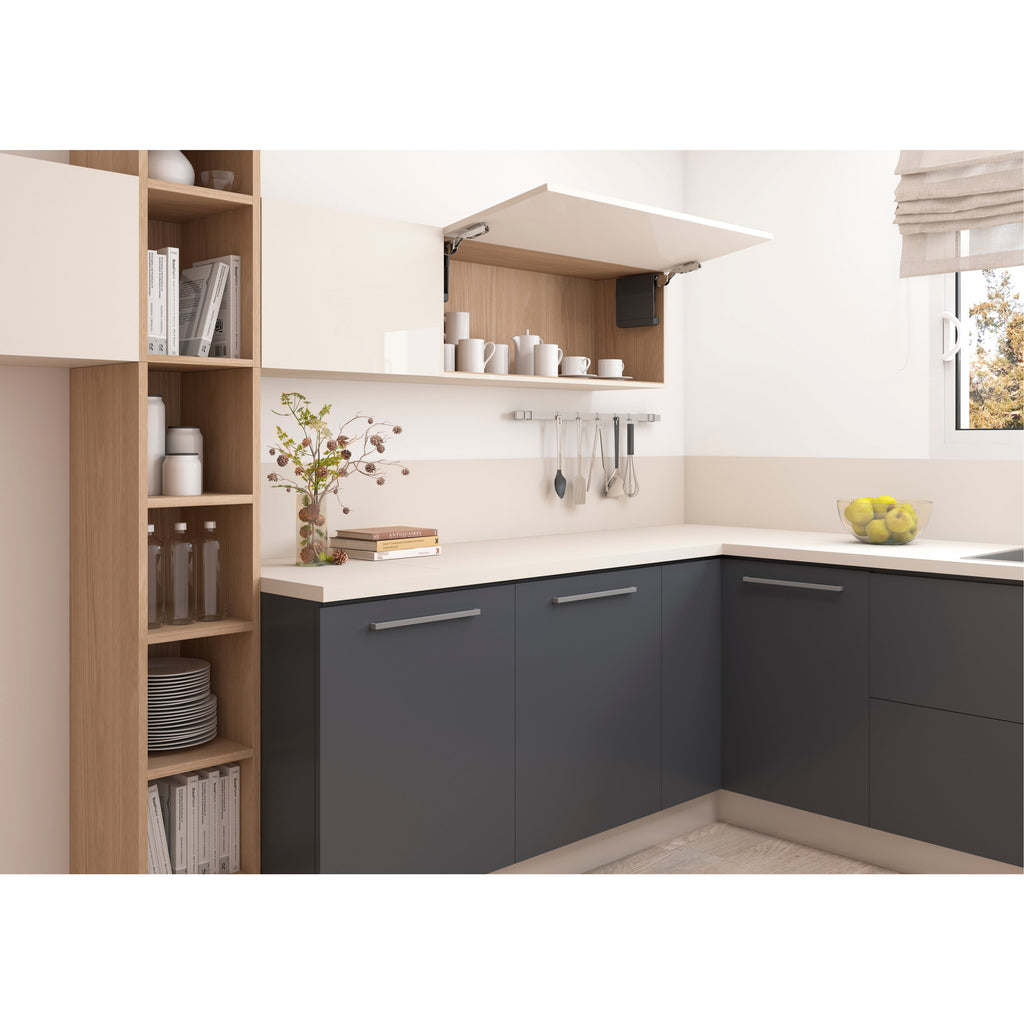

Système boussole pour portes relevables dans les cuisines et l'ameublement. Ce système se distingue par son fonctionnement fluide et précis, sans avoir besoin de charnières pour son fonctionnement. Il a un angle d'ouverture de 107° qui optimise l'espace et facilite l'accessibilité au meuble.Il est conçu pour une largeur de module allant jusqu'à 1200 mm et une hauteur totale comprise entre 250 et 600 mm , avec des épaisseurs de panneaux de 16 mm à 22 mm. Trois types différents sont proposés. Les capuchons décoratifs sont fournis et sont disponibles dans une finition gris anthracite et blanc . Il comprend également les crochets, les vis nécessaires et un schéma de montage.

CALCUL DE LA FORCE DU COMPAS

F = H x (Poids de la porte + 2*Poids de la poignée)

F = Force.

H = Hauteur de porte en mm.

Poids de la porte = poids de la porte en kg.

Poids de la poignée = poids de la poignée en kg.

• Système boussole conçu pour les portes d'ascenseurs avec montage sans besoin de charnières.

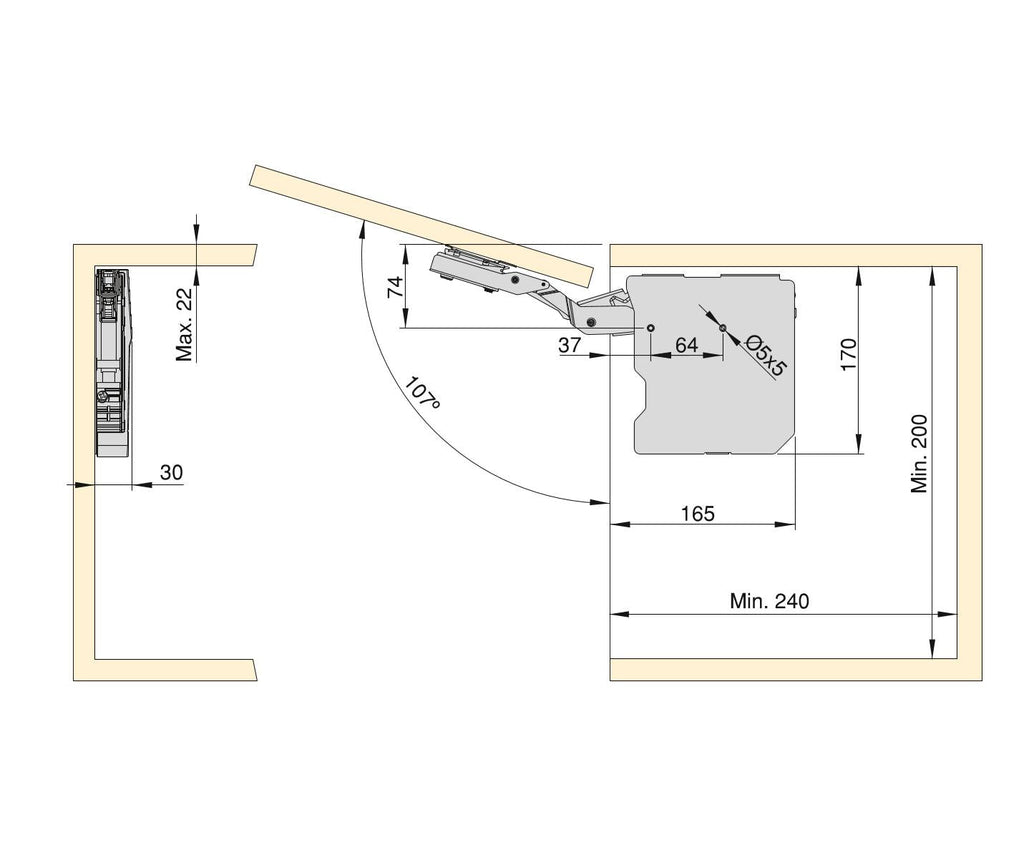

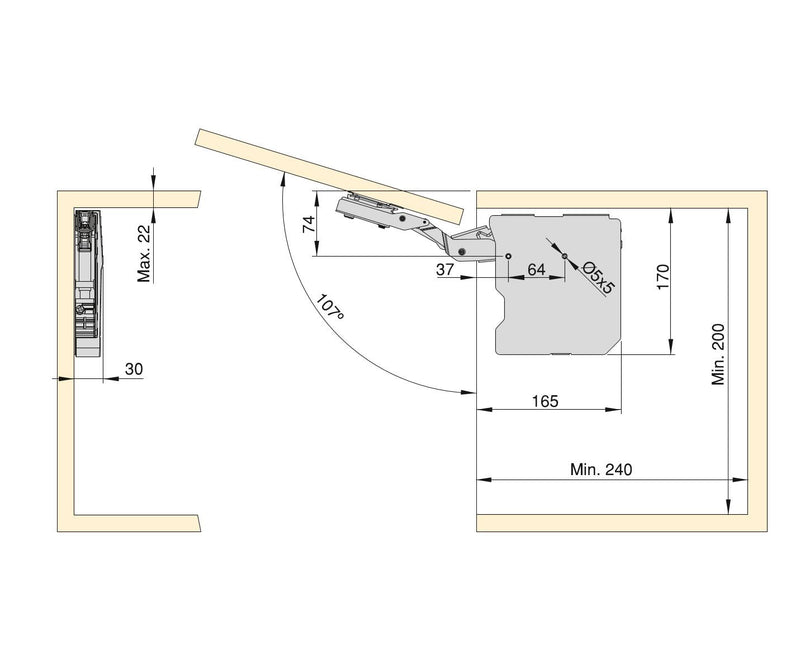

• Angle d'ouverture de la porte de 107° pour exploiter l'espace et faciliter l'accessibilité .
• Pour modules jusqu'à 1200 mm de large et 250 à 600 mm de haut, avec des épaisseurs de panneaux de 16 mm à 22 mm.
• Il dispose de deux réglages : réglage de la force du mécanisme et de la position du vantail tridimensionnel ± 2 mm.
• Démontage de la porte sans outils grâce à son système d'accrochage facile

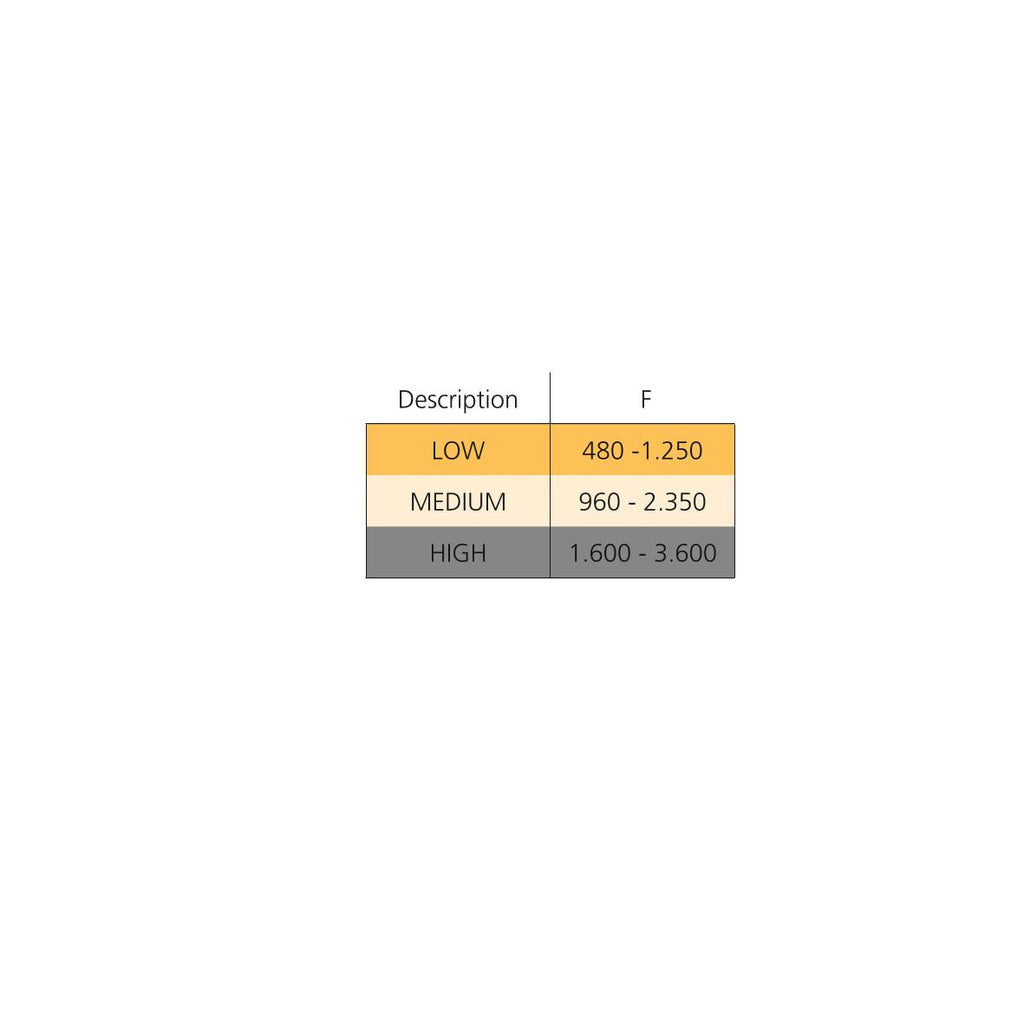

• Boussole pour les efforts requis entre 480 et 1 250 (voir formules de calcul).

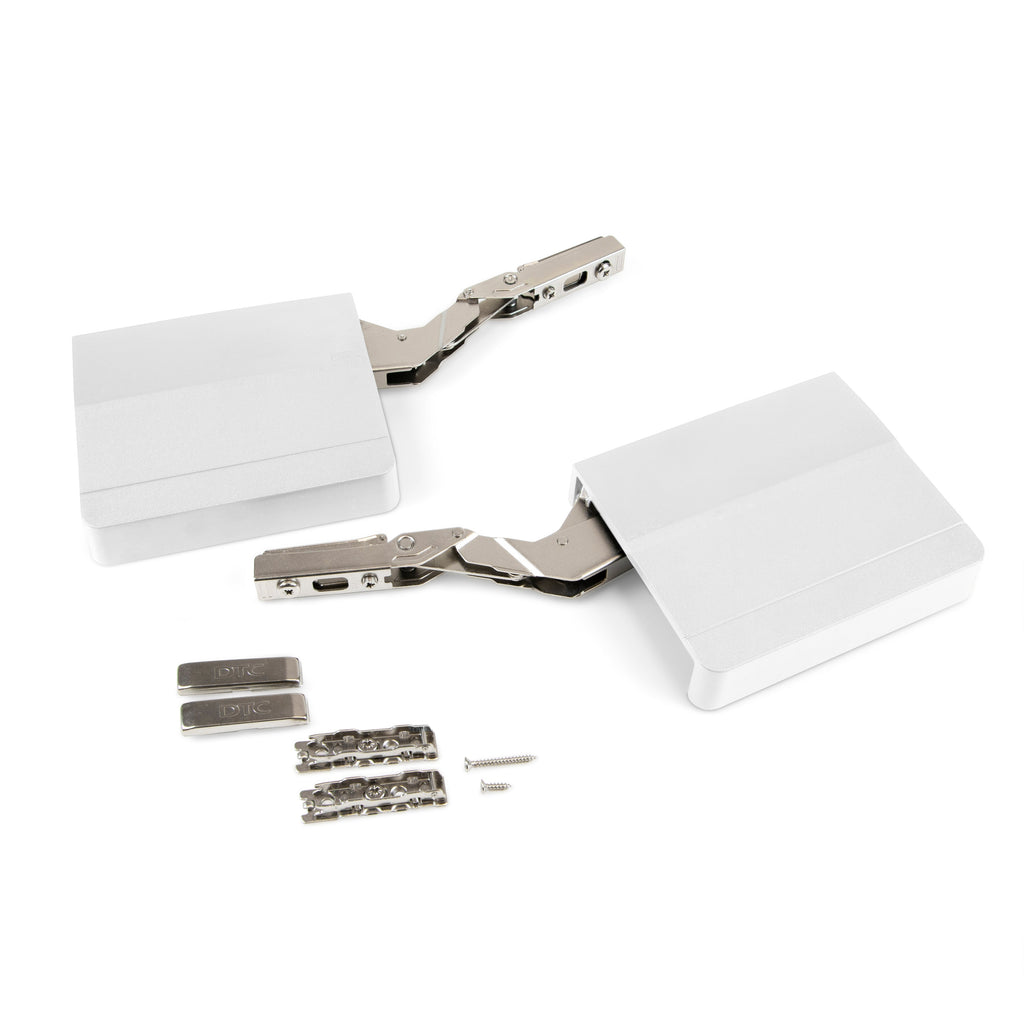

• Le jeu de douilles comprend les crochets, les vis pour leur fixation et intègre le gabarit de repérage.
• Comprend des capuchons décoratifs blancs.
