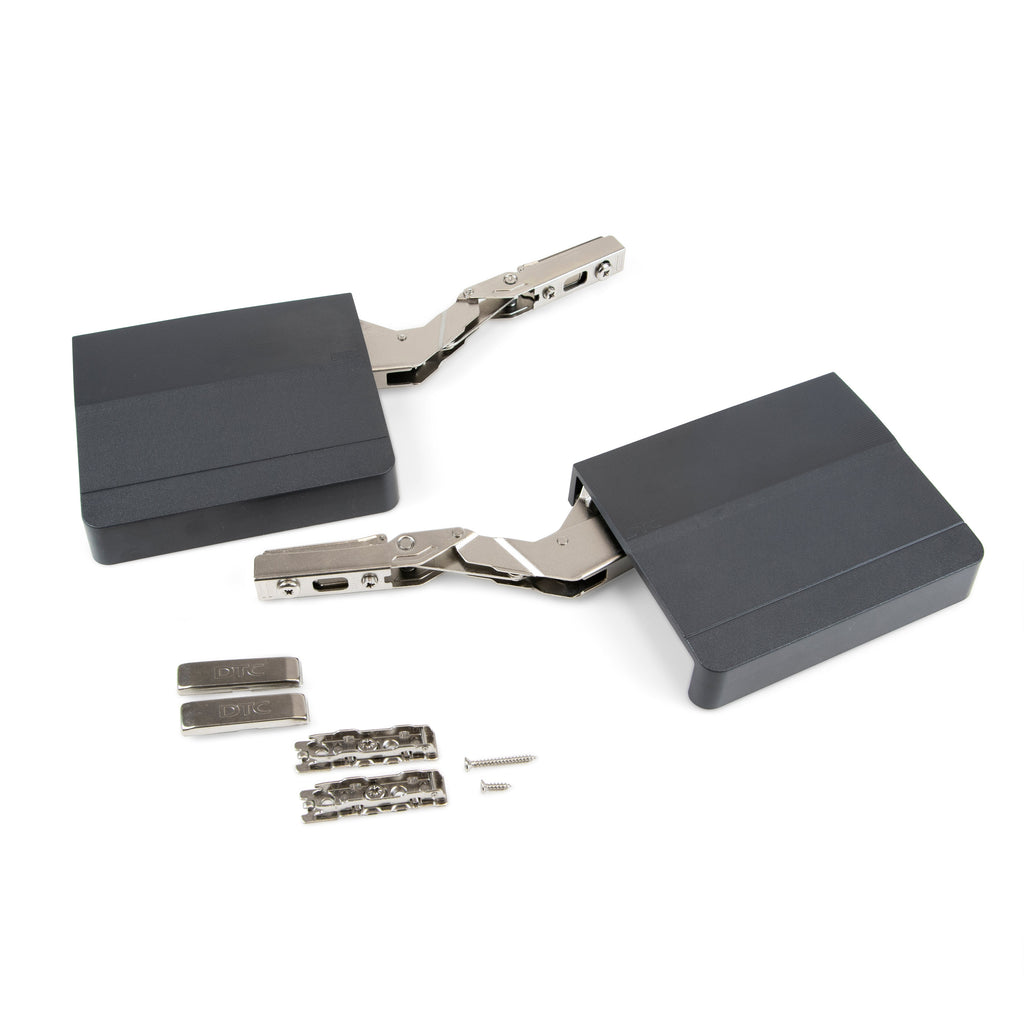

Bras élévateur Agile Smart Force 480 -1250 Acier plastique gris anthracite et technoplastique Emuca

Système Compass pour soulever les portes des cuisines et des meubles de maison. Ce système se distingue par son fonctionnement fluide et précis, sans avoir besoin de charnières pour son fonctionnement. Il présente un angle d'ouverture de 107° qui optimise l'espace et facilite l'accessibilité au mobilier.Il est conçu pour une largeur de module allant jusqu'à 1 200 mm et une hauteur totale comprise entre 250 et 600 mm , avec des épaisseurs de panneaux de 16 mm à 22 mm. Trois types différents sont proposés. Des capuchons décoratifs sont fournis et sont disponibles dans une finition gris anthracite et blanc . Comprend également des crochets, les vis nécessaires et un schéma de montage.

CALCUL DE LA RÉSISTANCE DE LA BOUSSOLE

F = H x (Poids de la porte + 2*Poids de la poignée)

F = Force.

H = Hauteur de la porte en mm.

Poids de la porte = poids de la porte en kg.

Poids du manche = poids du manche en kg.

• Système Compass conçu pour les portes d'ascenseur avec assemblage sans charnières.
• Angle d'ouverture de la porte de 107° pour exploiter l'espace et faciliter l'accessibilité.
• Pour modules d'une largeur allant jusqu'à 1 200 mm et d'une hauteur comprise entre 250 et 600 mm, avec des épaisseurs de panneaux de 16 mm à 22 mm.
• Il dispose de deux réglages : réglage de la force du mécanisme et de la position du vantail tridimensionnel ± 2 mm.
• Démontage de la porte sans outils grâce à son système d'accrochage facile
• Compas pour les forces nécessaires entre 480 et 1 250 (voir formules de calcul).
• Le jeu de douilles comprend des crochets, des vis pour les fixer et intègre le gabarit de marquage.
• Comprend des capuchons décoratifs gris anthracite.
